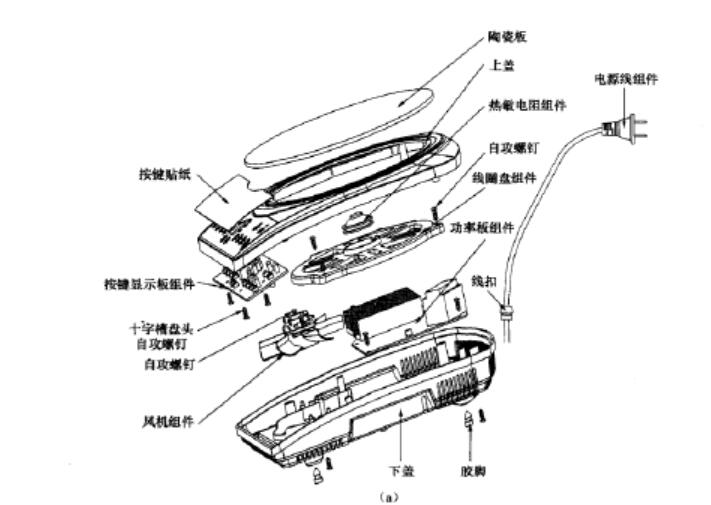

13322616319电磁炉整机常规结构如图下所示。一般电磁炉维修都采用上开盖式维修方式,拆卸的时候一般先从背部拧开螺钉,然后打开上盖进行检修。
一、外壳组成
电磁炉整机的外壳由陶瓷板、上盖、下盖组成。上盖、下盖视产品定位以及等级,多采用一些难燃或阻燃等级的PC, PVC, PP, ABS等塑料制作。陶瓷板利用硅胶柔性粘贴固定在上盖上。外壳完整装配后应具有一定的机械强度,以支撑锅具和食物的重量,并且有一定的防水效果。现在的电磁炉下盖内部都有合理的导风槽,使风机鼓动的气流直接冷却发热量比较大的}csr以及线盘等配件。陶瓷面板Pk在大多是国产陶瓷板或者微晶陶瓷板,除需要具有外壳应有的功能和特性外,还应具有热膨胀系数小、径向传热、耐高温、耐重压、耐摩擦和不影响磁场穿透的特殊性质,厂家也会根据电磁炉的价格选用不同等级的陶瓷板。
二、内部电气控制部分的结构
电磁炉电气控制部分的结构从电磁炉正式商品化至今,主要经历了三个时代
三、整机散热

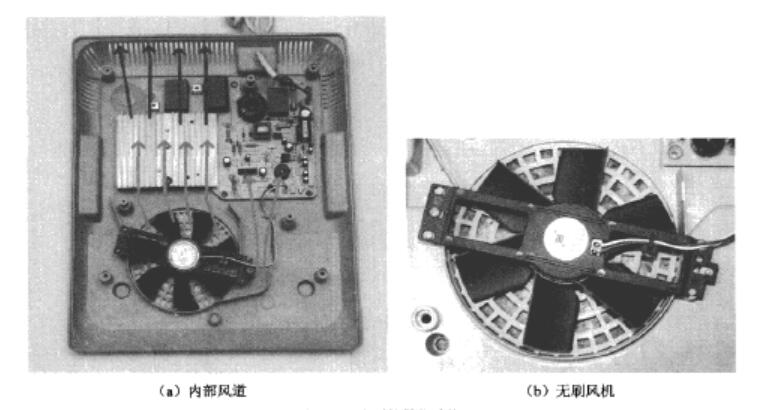

电磁炉既然属于电加热类器具,高温就不可避免,但是电磁炉内部集合了大部分的半导体电子元器件,而这些半导体元器件的工作要求和禁忌就是避免高温,在这种情况下,人工强制散热就是解决这一矛盾的关键所在,如下图。在电磁炉中发热量最大的元器件主要有IGBT、主整流器、线盘这三大件,一般电磁炉结构中这3个部件放置都比较集中,发热量也大,热量也相对集中,由此电磁炉在设计时,几乎都是用风机进行鼓风散热,即通过风机的作用将炉外的空气向炉内鼓风,并利用电磁炉下盖中体式设计的风道对这此发热元器件进行集中强制散热,这样就可以保证电磁炉在大功率F长时间工作
现在的电磁炉所采用的散热风机大多为低压轴流风机并分为有刷风机和无刷风机两类。因为有刷风机在使用中存在寿命短、有火花干扰等诸多缺点,早已淘汰,现在最常用的是无刷风机。
